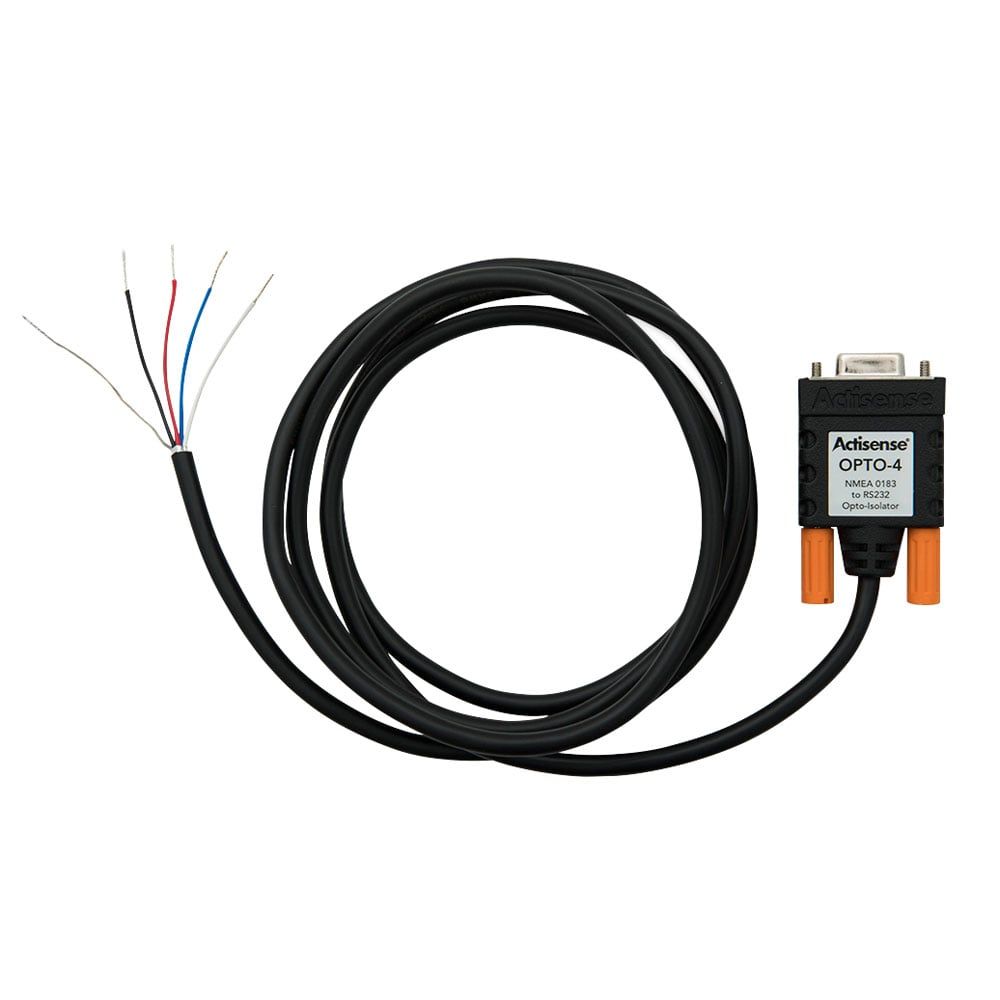

Actisense OPTO-4 là cáp cách ly quang học hai chiều (bi-directional) chuyên dụng, giúp kết nối an toàn và truyền dữ liệu mượt mà từ hệ thống NMEA 0183 trên tàu vào máy tính (PC) thông qua cổng nối tiếp RS232 (DB9). Thiết bị là giải pháp bảo vệ tối ưu, ngăn ngừa hoàn toàn các sự cố cháy nổ phần cứng do xung điện.
Tính Năng Nổi Bật
Cách ly quang học an toàn: Cách ly điện hoàn toàn giữa tàu và máy tính, triệt tiêu hiện tượng vòng lặp tiếp địa (ground loops) gây hỏng thiết bị.
Chuyển đổi dữ liệu 2 chiều: Hỗ trợ truyền và nhận dữ liệu NMEA 0183 ổn định giữa PC và các thiết bị hàng hải.
Tốc độ truyền cao: Đáp ứng mọi tốc độ baud tiêu chuẩn của NMEA 0183, lên tới 115,200 baud.
Không cần nguồn phụ: Thiết bị tự cấp nguồn trực tiếp từ cổng serial của máy tính (Port-powered).
Thiết kế Cắm-và-Chạy: Đầu kết nối DB9 tiêu chuẩn kết hợp với vỏ bọc đúc cao cấp, nhỏ gọn và bền bỉ trong môi trường biển.
Điện (Electrical) | |
Cách ly Galvanic (Galvanic Isolation) | Chỉ dành cho cổng nhận NMEA (NMEA Listener Only) |
Điện áp đầu vào / Cổng nhận NMEA | Tối đa liên tục +/-15V |
Ngưỡng tín hiệu đầu vào / Cổng nhận NMEA | Mức Logic '0': +2V đến +15V, Mức Logic '1': -15V đến 0V |
Dòng điện & Điện áp đầu ra / Cổng phát NMEA | Phụ thuộc vào giao diện RS232 của thiết bị chủ. Thông thường +/-7V đến +/-15V @ Tối đa 10mA |
Điện áp RS232 trên thiết bị chủ | +/-7V đến +/-15V |
Tổng điện năng tiêu thụ của cổng RS232 | 2mA đến 5mA tùy thuộc vào điện áp RS232 |
Tốc độ / Tốc độ Baud (Baud Rate) | 4800 đến 115200 Baud |
Cơ học (Mechanical) | |
Chất liệu phần thân vỏ (Housing Material) | Nhựa PVC màu đen |
Chất liệu vít vặn tay (Thumb Screw Material) | Nhựa PVC màu cam |
Vít (Screw) | Thép mạ niken, ren M2.8 |
Đầu nối DB9 (DB9 Connector) | Đầu cái 9 chân (9 Pin Female) |
Chiều dài cáp (Cable Length) | 1.5m |
Lõi dây cáp (Cable Wire) | Đồng nhiều sợi mạ thiếc 22AWG (17/34AWG) |
Vỏ bọc cáp (Cable Jacket) | Nhựa PVC |
Lớp che chắn (Shield) | Lá nhôm Mylar (Al Mylar Foil) |
Đường kính ngoài của cáp | 5.5mm |
Phê duyệt và Chứng nhận (Approvals and Certifications) | |
Nhiệt độ hoạt động | -20°C đến +70°C |
Tiêu chuẩn kỹ thuật điện | Đáp ứng tiêu chuẩn IEC 61162-2 |
Trọng lượng (Weight) | 100g |
Bảo hành (Guarantee) | 3 năm |
Chứng nhận UL (UL Certification) | Cáp E137250 |
Tuân thủ RoHS (RoHS Compliant) | Có tuân thủ |
