Hộp đấu nối Actisense QNB-1 là giải pháp phần cứng chuyên dụng để quản lý nguồn và kết nối cáp trung tâm cho mạng hàng hải NMEA 2000, thay thế hiệu quả cho các đầu nối chữ T (T-pieces) truyền thống nhằm tiết kiệm chi phí và diện tích lắp đặt.
Hai phiên bản lựa chọn:

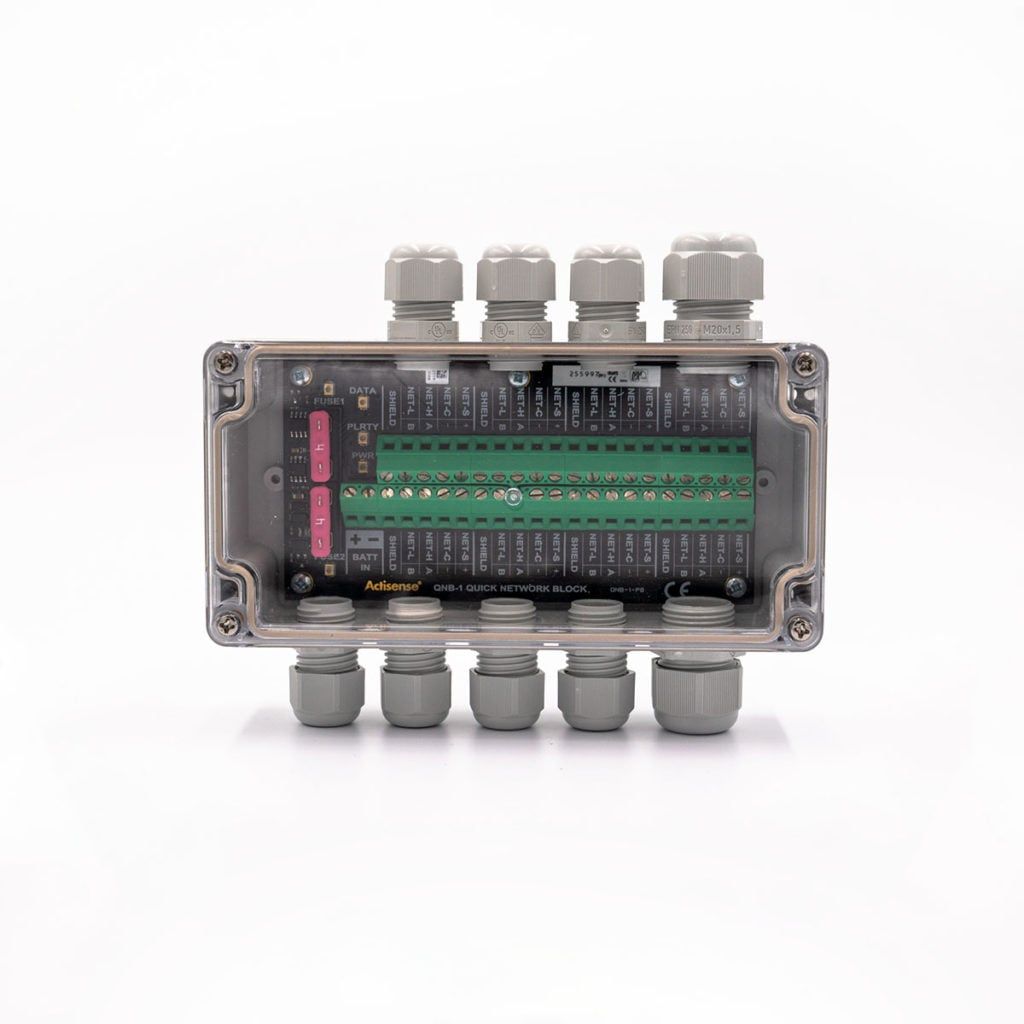

- QNB-1 tiêu chuẩn: Sử dụng các đệm kín cáp (glands) và cầu đấu dạng vặn vít (screw terminals) để tùy biến độ dài dây.

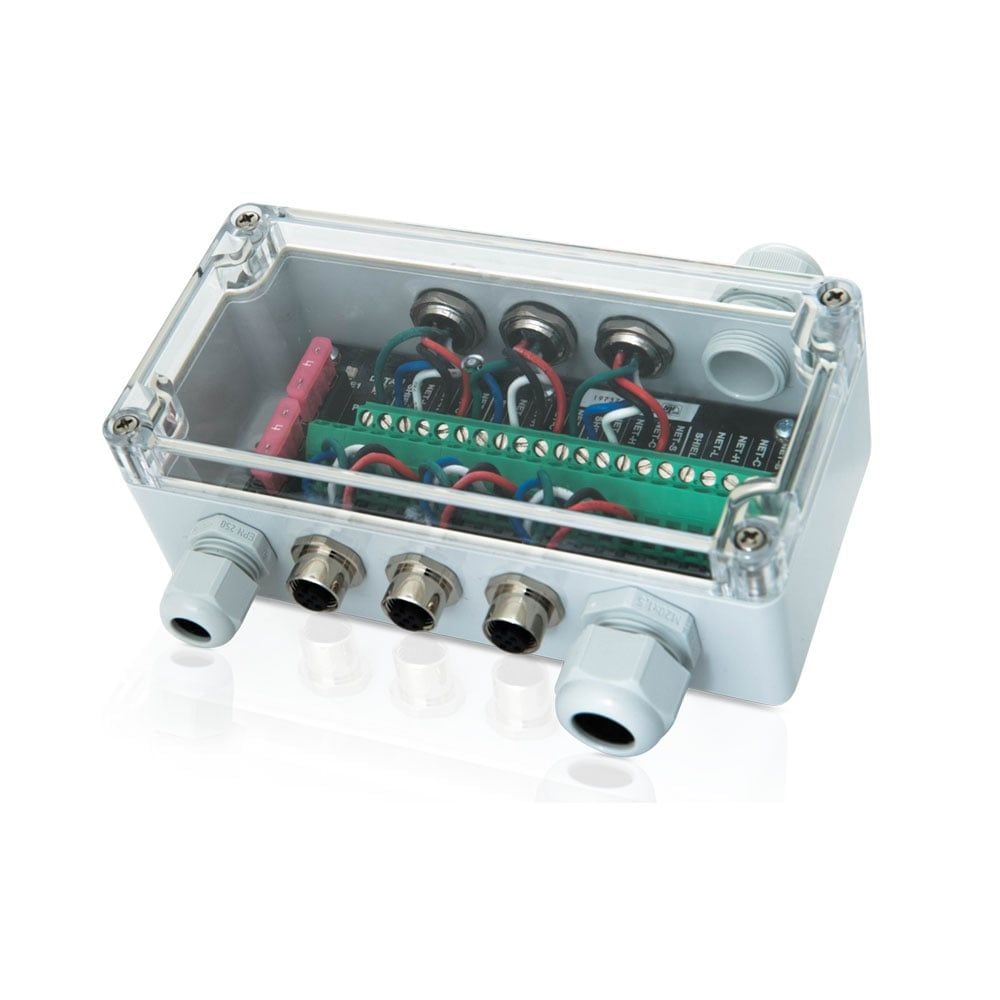

- QNB-1-PMW: Trang bị sẵn 6 đầu nối chuẩn M12 dạng cắm-là-chạy (plug-and-play).
TÍNH NĂNG
- Các kết nối NMEA 2000 chất lượng cao
- Đèn LED chẩn đoán lỗi
- Sử dụng cầu chì tiêu chuẩn ATO
LỢI ÍCH
- Một thiết bị cung cấp sáu đường rẽ nhánh (drops) NMEA 2000
- Nguồn cấp được chia đôi để cho phép mở rộng mạng lưới dài hơn
- Hệ thống cầu chì riêng biệt cho nguồn cấp chia đôi giúp cách ly các phân đoạn mạng dễ dàng
- Lắp đặt đơn giản trên các mạng lưới Mini và Micro bằng cách sử dụng cáp cuộn (bulk cable)

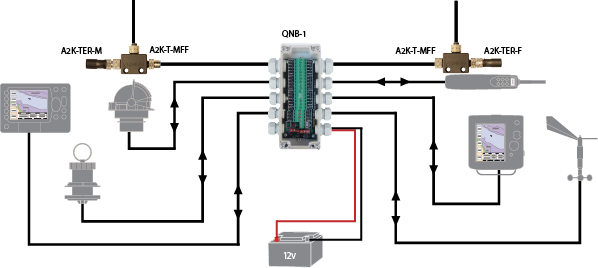

- Dễ dàng phối và hợp nhất NMEA 2000 với Raymarine STNG ở các phía đối diện nhau
Điện năng
Điện áp cung cấp | 9-35V DC |
Dòng điện cung cấp, Điện áp cung cấp 12/24V (không tải) | 10mA |
Cầu chì bảo vệ cáp Micro | 8A (2 x 4A cầu chì lưỡi ATO) |
Cầu chì bảo vệ cáp Mini | 16A |
Đèn LED báo cực nguồn | Đỏ = Sai cực, Xanh lá = Đúng cực |
Cổng NMEA 2000 - Vào/Ra
Kết nối rẽ nhánh bản QNB-1-PMW | Đầu nối M12 chân cái (A-Coded) |
Đầu nối NMEA 2000 bản QNB-1-GLA | Đầu cốt vặn vít 5 đường, khoảng cách chân vít 5.08mm |
Đèn LED dữ liệu | Nhấp nháy khi phát hiện có dữ liệu trên mạng lưới |
Cơ khí
Chất liệu vỏ hộp | Polycarbonate - Màu xám sáng |
Chất liệu nắp hộp | Polycarbonate - Trong suốt |
Chất liệu gioăng | Cao su tổng hợp EPDM |
Phạm vi kẹp của đệm cáp M16 | 4.5 - 10 mm |
Phạm vi kẹp của đệm cáp M20 | 6 - 12 mm |
Kích thước | 160mm (Dài) x 132.4mm (Rộng) x 80mm (Cao) |
Trọng lượng phiên bản PMW | 440g |
Trọng lượng phiên bản GLA | 360g |
Tiêu chuẩn & Chứng nhận
Nhiệt độ vận hành | -20 đến +55 °C |
Nhiệt độ lưu trữ | -30 đến +70 °C |
Độ ẩm | 93% ở mức nhiệt 40°C |
Tiêu chuẩn chống nước/bụi (IP) | IP66 |
Chế độ bảo hành | 3 năm (5 năm nếu có đăng ký sản phẩm) |
Chứng nhận phê duyệt NMEA 2000 | Đã được phê duyệt |
