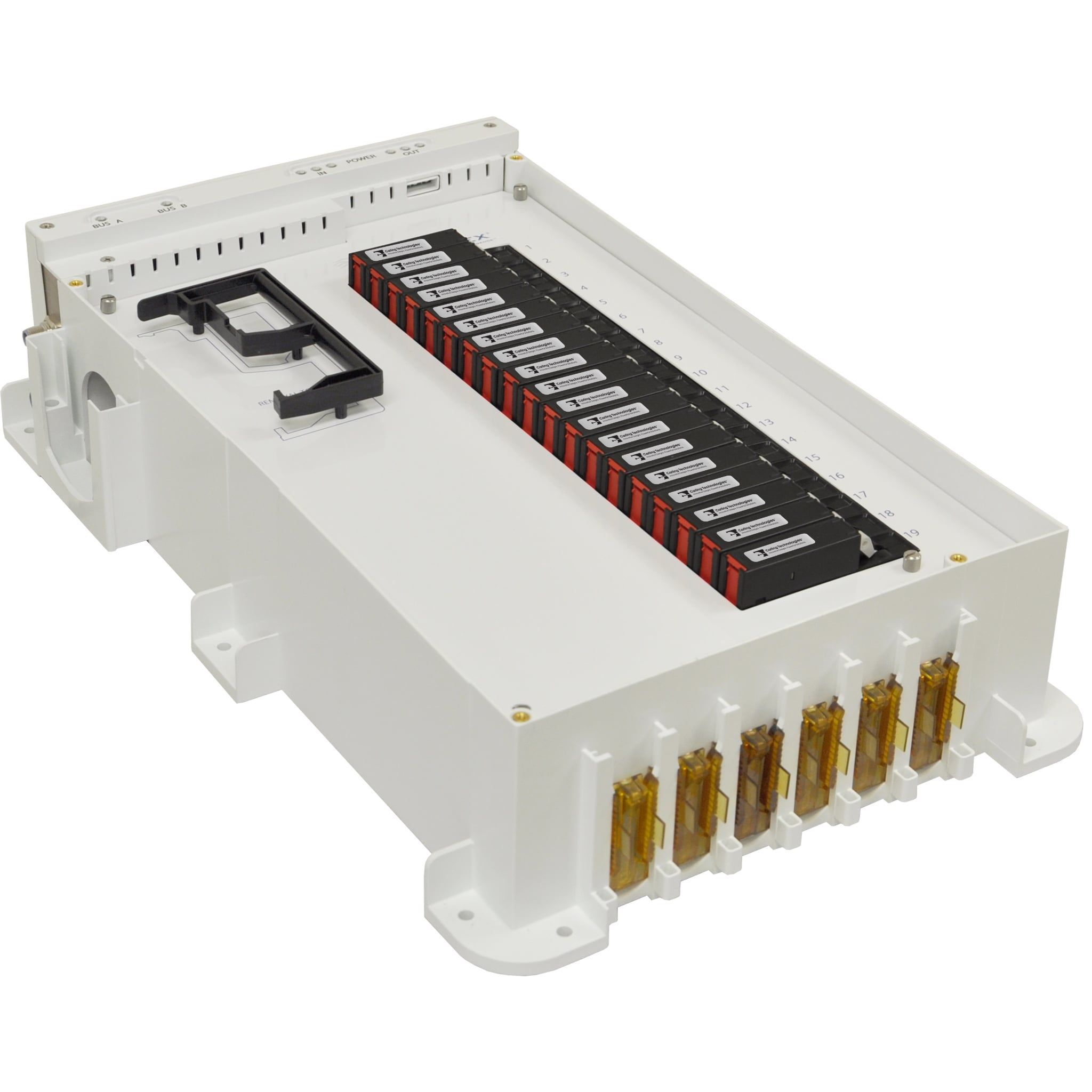

Khối phân phối nguồn điện AC Octoplex
Các khối Phân phối Nguồn điện AC mang đến cho nhà đóng tàu tùy chọn tích hợp lên tới 8, 13 hoặc 19 aptomat thủy lực - từ tính (hydraulic-magnetic circuit breakers) điều khiển từ xa trong cùng một cụm thiết bị duy nhất, cho phép lắp đặt linh hoạt tại hầu như bất kỳ vị trí nào trên tàu. Các aptomat AC có sẵn các mức dòng điện từ 1 đến 100 ampe và được điều khiển từ xa thông qua các cuộn hút (solenoid) gắn ngoài. Bên cạnh đó, mỗi aptomat đều có thể kích hoạt thủ công bằng tay. Các khối AC này sử dụng một bộ vi xử lý 16-bit để điều khiển chức năng bật/tắt của từng aptomat, đồng thời cung cấp giao diện kết nối với mạng CAN bus kép (dual CAN bus).
MÃ SẢN PHẨM (PART NUMBER) | MÔ TẢ (DESCRIPTION) | SỐ LƯỢNG VỊ TRÍ (NUMBER OF POSITION) | ||
8 | 13 | 19 | ||
A3000-X-1 | Khối phân phối nguồn AC - 120V (Không có aptomat chính) | X | X | X |
A3000-X-1M | Khối phân phối nguồn AC - 120V (Có aptomat chính) | X | X | X |
A3000-X-2 | Khối phân phối nguồn AC - 120/240V (Không có aptomat chính) | X | X | X |
A3000-X-2M | Khối phân phối nguồn AC - 120/240V (Có aptomat chính) | X | X | X |
A3000-X-3 | Khối phân phối nguồn AC - 120/208V (Không có aptomat chính) | N/A | X | X |
A3000-X-3M | Khối phân phối nguồn AC - 120/208V (Có aptomat chính) | N/A | X | X |
A3000-X-4 | Khối phân phối nguồn AC - 230V Đơn cực (Không có aptomat chính) | X | X | X |
A3000-X-4M | Khối phân phối nguồn AC - 230V Đơn cực (Có aptomat chính) | X | X | X |
A3000-X-5 | Khối phân phối nguồn AC - 230V Lưỡng cực (Không có aptomat chính) | X | X | X |
A3000-X-5M | Khối phân phối nguồn AC - 230V Lưỡng cực (Có aptomat chính) | X | X | X |
A3000-X-6 | Khối phân phối nguồn AC - 230/415V (Không có aptomat chính) | N/A | X | X |
A3000-X-6M | Khối phân phối nguồn AC - 230/415V (Có aptomat chính) | N/A | X | X |
Tiêu chí (Parameter) | Thông số chi tiết (Value) |
Điện áp hoạt động, Nguồn vào | (1 Pha) 120VAC; Chuẩn Châu Âu 230VAC |
Điện áp hoạt động mạng CAN Bus | 9 VDC - 16 VDC, Định mức 15 VDC |
Chỉ số tải tương đương | 1 |
Kích thước | Loại 8 vị trí: 12.36” x 11.63” x 4.98” |
Đầu kết nối CAN Bus | Hai (2) đầu đực Micro-C (Micro-C Male) |
Hướng lắp đặt | Vị trí thẳng đứng (không đặt nằm phẳng) |
Nhiệt độ hoạt động | -40°C đến +55°C |
Trọng lượng kèm aptomat | A3000-08: 16 lbs. (7.25 kg) |
Tiêu chuẩn NMEA 2000 | Nhóm B (Category B) |
Chứng nhận Lloyd’s Register | Đạt chứng nhận kiểu loại của Lloyd (Lloyd's Type Approved), Quy cách kiểm thử #1, Môi trường 2 |
Tiêu chuẩn CE | IEC 60533 Hệ thống lắp đặt điện và điện tử trên tàu thủy |
