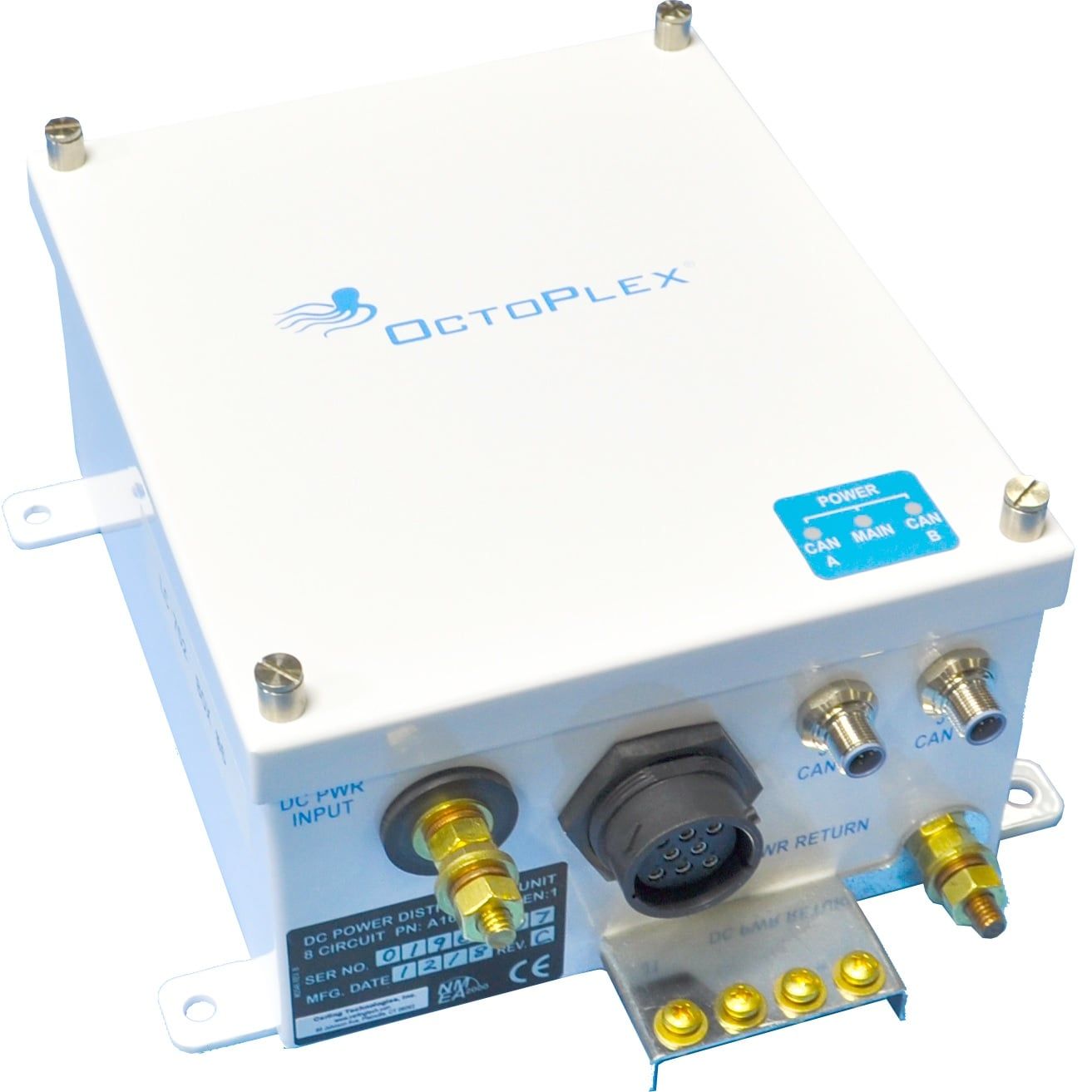

Khối phân phối nguồn điện DC OctoPlex
Các khối Phân phối Nguồn điện DC loại 8 và 16 vị trí sở hữu thiết kế dựa trên nền tảng đa bộ vi xử lý (multiprocessor based), được định mức cho dòng điện tối đa lên tới 100 Ampe. Các Aptomat Điện tử (ECBs - Electronic Circuit Breakers) có thể được cấu hình để cung cấp khả năng bảo vệ cho các tải DC (điện một chiều) lên tới 30 Ampe. Các khối nguồn này tích hợp hai bộ vi xử lý máy chủ (host processors) chịu trách nhiệm giao tiếp với các aptomat điện tử (ECBs) và các mạng kết nối CAN.
MÃ SẢN PHẨM (PART NUMBER) | MÔ TẢ (DESCRIPTION) |
A3650 | Khối phân phối nguồn DC, 8 vị trí |
A3655 | Khối phân phối nguồn DC, 16 vị trí |
A1660 | Aptomat điện tử DC (ECB) |
A1930 | Module kết nối tắt DC (DC Bypass Module) |
A1935 | Thiết bị cách ly nguồn DC, 2 vị trí |
A1940 | Thiết bị cách ly nguồn DC, 10 vị trí |
Tiêu chí (Parameter) | Thông số chi tiết (Value) |
Nguồn cấp vào (Điện áp DC) | 10 VDC – 32 VDC |
Nguồn cấp vào (Dòng điện tối đa) | 100 Amps |
Điện áp đầu ra mạng CAN Bus | 9 VDC – 16 VDC, Định mức 15 VDC |
Chỉ số tải tương đương | 1 |
Kích thước | 10.81” x 12.62” x 4.93” |
Đầu kết nối CAN Bus | Hai (2) đầu đực Micro-C (Micro-C Male) |
Nhiệt độ hoạt động | -40°C đến +55°C |
Trọng lượng kèm aptomat | A1650: 5.5 lbs. (2.49 kg) |
Tiêu chuẩn NMEA 2000 | Nhóm B (Category B) |
Chứng nhận Lloyd’s Register | Đạt chứng nhận kiểu loại của Lloyd (Lloyd's Type Approved), Quy cách kiểm thử #1, Môi trường 2 |
Tiêu chuẩn CE | IEC 60533 Hệ thống lắp đặt điện và điện tử trên tàu thủy |
