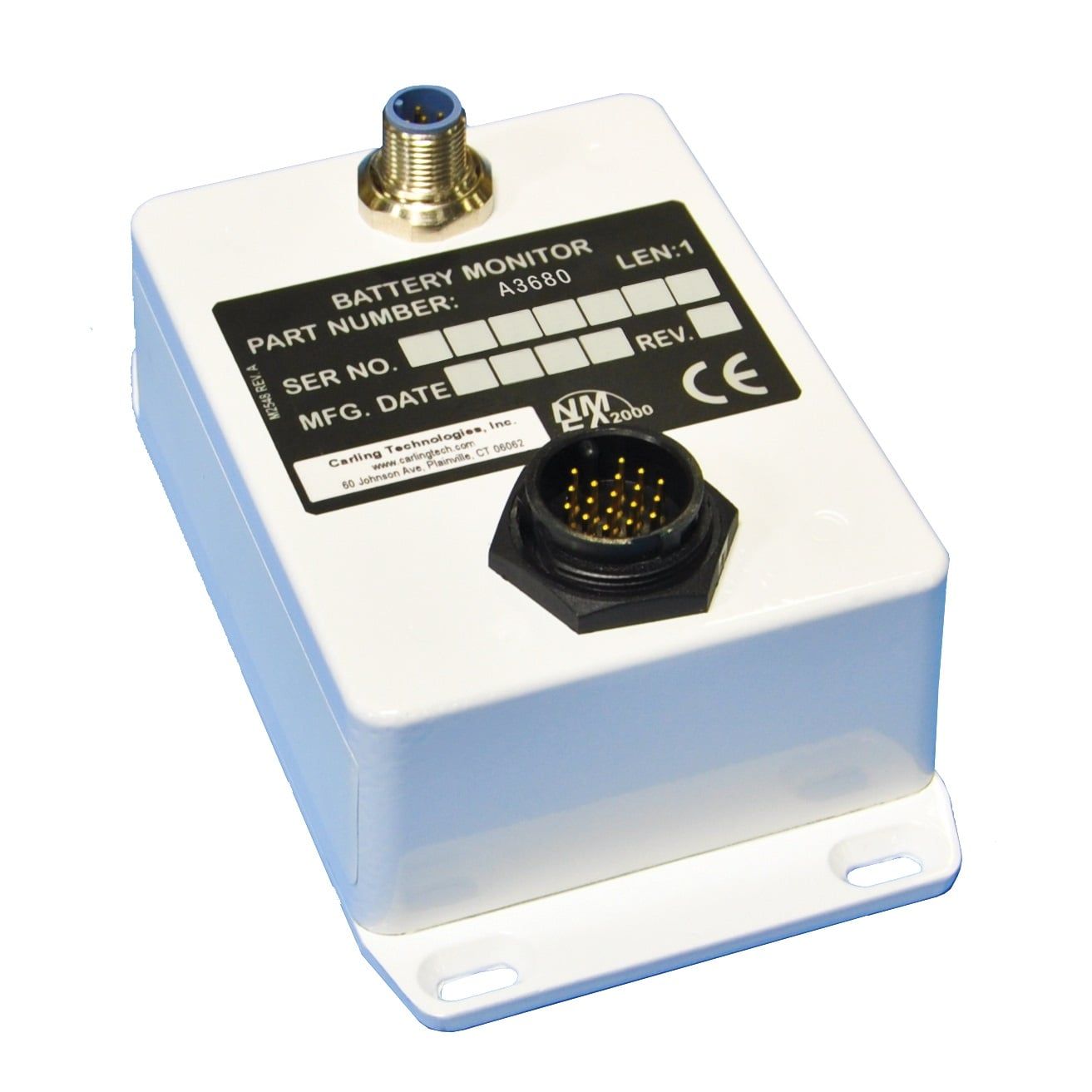

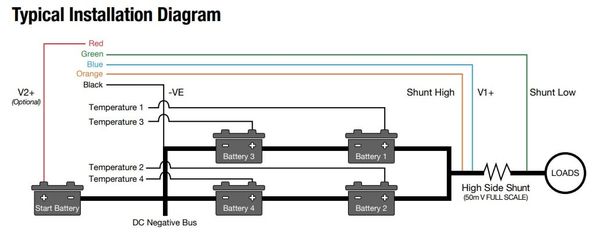

Thiết bị giám sát ắc quy (Battery Monitor) có khả năng đo lường một (1) Dòng điện, hai (2) Điện áp một chiều (DC), và nhiệt độ của bốn (4) bình ắc quy riêng biệt. Bộ dây cáp của thiết bị giám sát ắc quy (Mã sản phẩm P/N A2225-[]) cho phép thiết bị giám sát kết nối với các bình ắc quy. Bộ shunt đo dòng ắc quy 200 Amp, 50mV (Mã sản phẩm P/N MS91587-2) là cần thiết để đo dòng điện được lắp đặt ở phía điện áp cao (high side) của hệ thống. Thiết bị giám sát ắc quy đạt chứng nhận NMEA 2000®, cho phép người dùng xem tất cả thông tin dòng điện một chiều (DC) qua mạng NMEA 2000.
PART NUMBER | DESCRIPTION |
A3680 | Thiết bị giám sát ắc quy (không bao gồm bộ dây cáp) |
A2225-4 | Bộ dây cáp thiết bị giám sát ắc quy - 4' (1,2m) |
A2225-6 | Bộ dây cáp thiết bị giám sát ắc quy - 6' (1,8m) |
A2225-8 | Bộ dây cáp thiết bị giám sát ắc quy - 8' (2,4m) |
A2225-16 | Bộ dây cáp thiết bị giám sát ắc quy - 16' (4,9m) |
MS91587-2 | Bộ shunt đo dòng ắc quy 200amp, 50MV |
RSC-1000-50 | Bộ shunt đo dòng ắc quy 1.000amp, 50MV |
Thông số kỹ thuật | Chi tiết |
Power Input | 12 VDC - 30VDC, tối đa 100 mA (Dây màu xanh dương) |
DC Voltage Input | 12 VDC - 30VDC (Dây màu đỏ) |
Shunt Voltage | 50 mVDC (Dây màu cam/xanh lá) |
CAN Bus Voltage | +15 VDC (± 0.5) |
Load Equivalence Number | 1 |
Dimensions | 5.50” x 2.43” x 2.43” (khoảng 14cm x 6.2cm x 6.2cm) |
CAN Bus Connectors | Một (1) đầu Micro-C đực (Male) |
Operating Temperature | -40°C đến +70°C |
Weight | Định mức 0.75 lbs (0.34 kg) |
NMEA 2000 | Nhóm B (Category B) |
Lloyd’s Register | Được phê duyệt theo tiêu chuẩn Lloyd’s, Quy cách kiểm thử số 1, Môi trường 2 |
CE | IEC 60533 Hệ thống lắp đặt điện và điện tử trên tàu biển |
