Radar hàng hải Raymarine HD Radome là loại radar vòm sử dụng bộ phát magnetron 4kW mạnh mẽ và thiết kế bộ thu radar hàng hải tốt nhất trong phân khúc, HD Radome cung cấp nhận thức tình huống đáng tin cậy trong những điều kiện khó khăn nhất. HD Radome tương thích với MFD Axiom mới nhất của Raymarine cũng như các MFD Raymarine thế hệ trước. Kích thước nhỏ gọn, hiệu suất radar đã được chứng minh và độ tin cậy mạnh mẽ đã khiến HD Radome trở thành radar hàng hải được lực lượng First Responders và cảnh sát biền Hoa Kỳ lựa chọn.

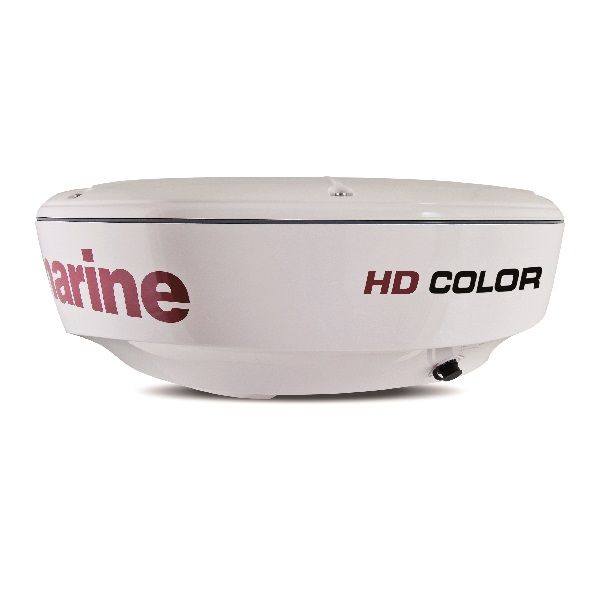

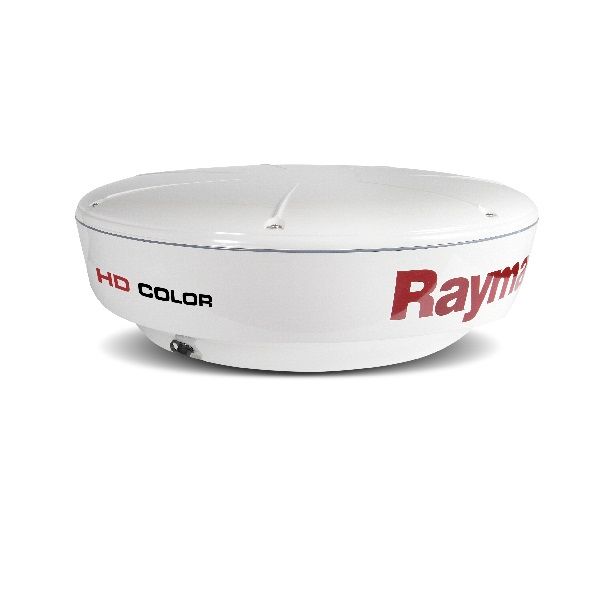

Có sẵn 2 loại là 4 KW 18"HD DIGITAL RADOME (E92142) và 4 KW 24" HD DIGITAL RADOME (E92143).
Sản phẩm có chứng chỉ VR, CCS phù hợp cho tàu thuyền ven biển. Du thuyền có chiều dài dưới 24m. Tàu biển có tổng trọng tải không quá 300GT chạy tuyến nội địa. Các tàu và công trình ngoài khơi khác không yêu cầu SOLAS
Đặc điểm Ra đa hàng hải cánh vòm kỹ thuật số màu HD của Raymarine
Hiệu suất vượt trội, ngay cả trong những điều kiện khó khăn nhất
Kết nối SeaTalk HS và công nghệ Auto GST của Raymarine cung cấp khả năng khuếch đại hình ảnh ra đa của các mục tiêu nhỏ đồng thời loại bỏ hình ảnh nhiễu do mưa và điều kiện biển một cách tự động. Kết quả là hình ảnh mục tiêu ra đa trên Raymarine MFD của bạn sẽ rõ nét hơn.
Mỗi Hệ thống ra đa Raymarine bao gồm một màn hình đa chức năng Raymarine và một ra đa vòm hoặc một ra đa cánh mở của Raymarine
Tính năng:
- Tầm quét tối đa 48 hải lý
- Bộ thu kỹ thuật số sẽ tự động điều chỉnh tương thích với sự thay đổi của môi trường và biển để thu về hình ảnh rõ nét hơn
- Hiển thị mục tiêu đa cấp 256 màu có thể tùy chọn màu sắc hiển thị cho mục tiêu
- Chế độ "Bird Mode" nhằm phát hiện ra đàn chim biển phía trên đàn cá.
- Chế độ “Dual-range mode” quét tầm xa và tầm gần được hiển thị cùng lúc trên màn hình ra đa
Model | Raymarine | Raymarine |
Xử lý tín hiệu | Màu HD | |
Tương thích với | Axiom, Axiom Plus, Axiom Pro, Axiom XL | aSeries Màn hình đa chức năng | c Series Màn hình Đa chức năng | e Series Màn hình Đa chức năng | Màn hình đa chức năng sê-ri eS | Màn hình đa chức năng dòng gS | Màn hình đa chức năng Sê-ri C | Màn hình đa chức năng Sê-ri E | Điều hướng Đa chức năng Dòng G | |
Kết nối mạng | SeaTalk HS | |
Công suất đầu ra (kW) | 4,0 kW (danh nghĩa) | |
Loại ăng ten | Vòm | |
Chiều rộng chùm tia (Danh nghĩa) | 4,9 ° ngang, 25 ° dọc | 3,9 ° ngang, 25 ° dọc |
Phân cực | Nằm ngang | |
Tốc độ quét | Phạm vi dưới 3 hải lý - 48 vòng/phút (radar tự động chuyển sang 48 vòng/phút, trừ khi chọn 24 vòng/phút) | Phạm vi lớn hơn 3 hải lý - 24 vòng/phút (danh nghĩa) | |
Chứng nhận CE | Phù hợp với 1999/5 / EC | |
Chứng nhận FCC | Tuân theo 47CFR Phần 2 và Phần 80 | |
Kích thước | 521 x 247 mm | 652 x 247 mm |
Trọng lượng | 9,5 kg | 10 kg |
Điện áp đầu vào | 12-24 V DC | |
Sự tiêu thụ năng lượng | 60 W (25 W Chế độ chờ) | |
Phạm vi nhiệt độ | -10 ° đến + 55 ° C | |
Giới hạn độ ẩm | lên đến 95% ở 35 ° C | |
Tốc độ gió hoạt động tối đa | 100 kts | |
Thang đo phạm vi tối đa | 48 nm | |
Tần số IF | 70 MHz (danh nghĩa) | |
Đặc điểm thu | Tuyến tính | |
Tiếng ồn | Dưới 5 dB (bao gồm Bộ chuyển đổi / Giới hạn tiếng ồn Thấp & Bộ thu IF) | |
Băng thông bộ thu | Bộ lọc kỹ thuật số phù hợp cho từng độ dài xung | |
Tần số truyền | 9405 +/– 25 MHz | |
Phát tín hiệu | Bộ điều biến trạng thái rắn điều khiển Magnetron | |
Chế độ chờ | Máy sưởi và điều khiển Magnetron vẫn bật, tất cả các dịch vụ khác tắt | |
Duplerxer | Tuần hoàn | |
