Raymarine Quantum là một ra đa hàng hải trạng thái rắn nhỏ gọn, hiệu suất cao có công nghệ nén xung CHIRP. Thiết lập một tiêu chuẩn mới cho hình ảnh radar, Quantum cung cấp khả năng nhận dạng mục tiêu radar vượt trội trên cả phạm vi xa và cực gần. Wi-Fi tích hợp và cáp kết nối gọn gang giúp đơn giản hóa việc lắp đặt cộng với thiết kế gọn nhẹ và tiết kiệm năng lượng của Quantum cung cấp lượng phát xạ bức xạ an toàn và giảm đáng kể mức tiêu thụ điện năng.
Chọn Quantum (Q24C) để nhận dạng mục tiêu xuất sắc cùng hiệu suất của ra đa trạng thái rắn hoặc nâng cấp lên Quantum 2 (Q24D) có thêm công nghệ tránh va chạm Doppler
Phù hợp cho: Thuyền buồm, RIB và tàu vừa và nhỏ

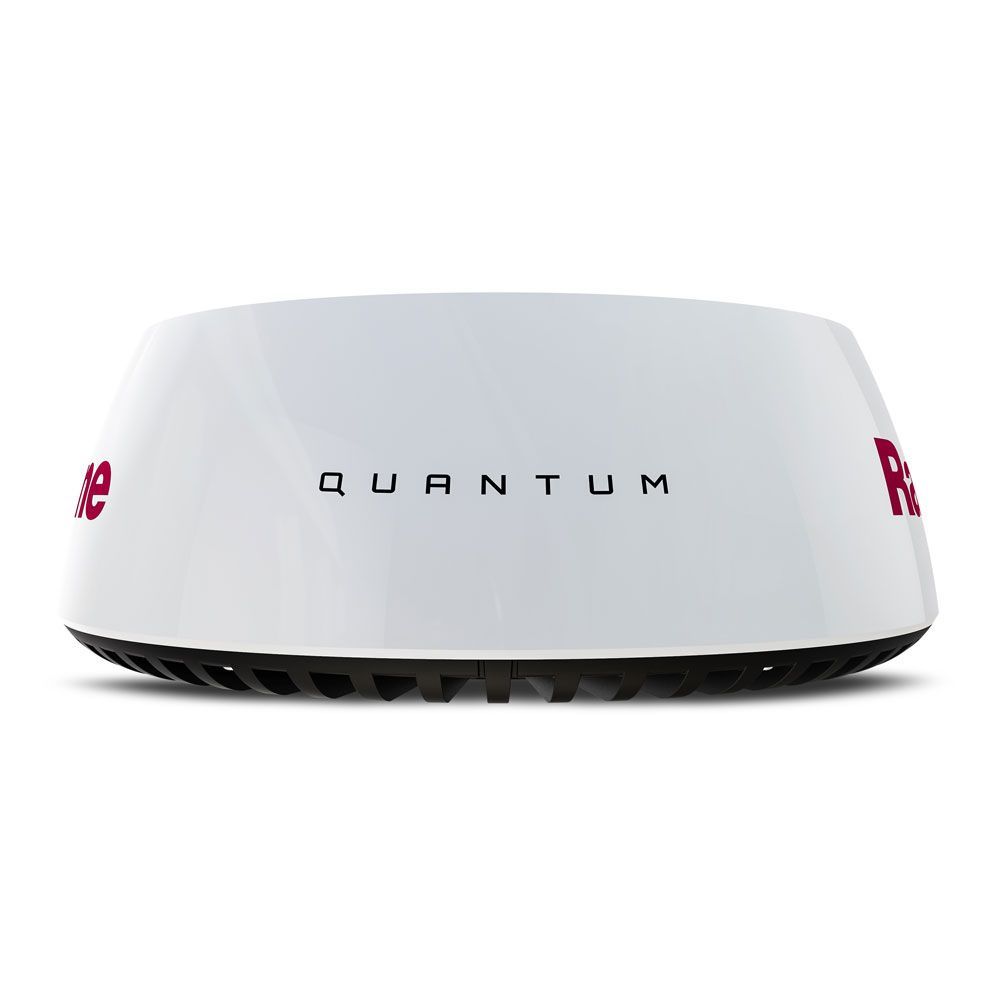

CÁC TÍNH NĂNG CHÍNH CỦA RA ĐA QUANTUM (Q24C)
- Nén xung CHIRP phát hiện các mục tiêu ở khoảng cách gần 18 feet (5.5m) – những mục tiêu bị khuất tầm nhìn bằng mắt thường
- Phạm vi 24 hải lý để phát hiện sớm tình trạng giao thông, báo hiệu hàng hải, đất liền và thời tiết
- Hoạt động ngay lập tức – Quantum khởi động và sẵn sàng hoạt động chỉ sau vài giây
- Khả năng loại bỏ nhiễu vượt trội giúp loại bỏ nhiễu từ các ra đa khác
- Lắp đặt đơn giản qua cổng Wi-Fi hoặc thông qua cáp kết nối gọn gàng
- Dễ dàng nâng cấp – Quantum sử dụng cùng một kiểu bu-lông như các ra đa Raymarine khác
- Trọng lượng nhẹ và dễ lắp đặt – Quantum nhẹ hơn tới 50% so với các ra đa từ tính tương đương
- Phát xạ an toàn – có thể gắn Quantum ở mọi nơi trên tàu
- Tiêu thụ điện năng thấp để kéo dài tuổi thọ pin/ắc quy trên tàu

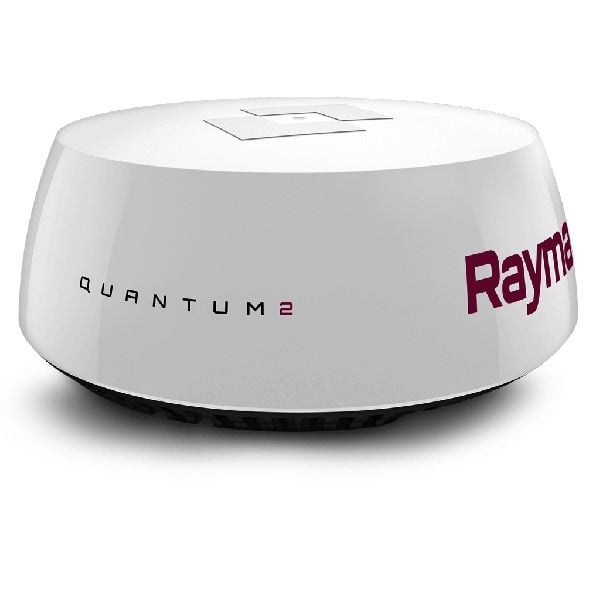

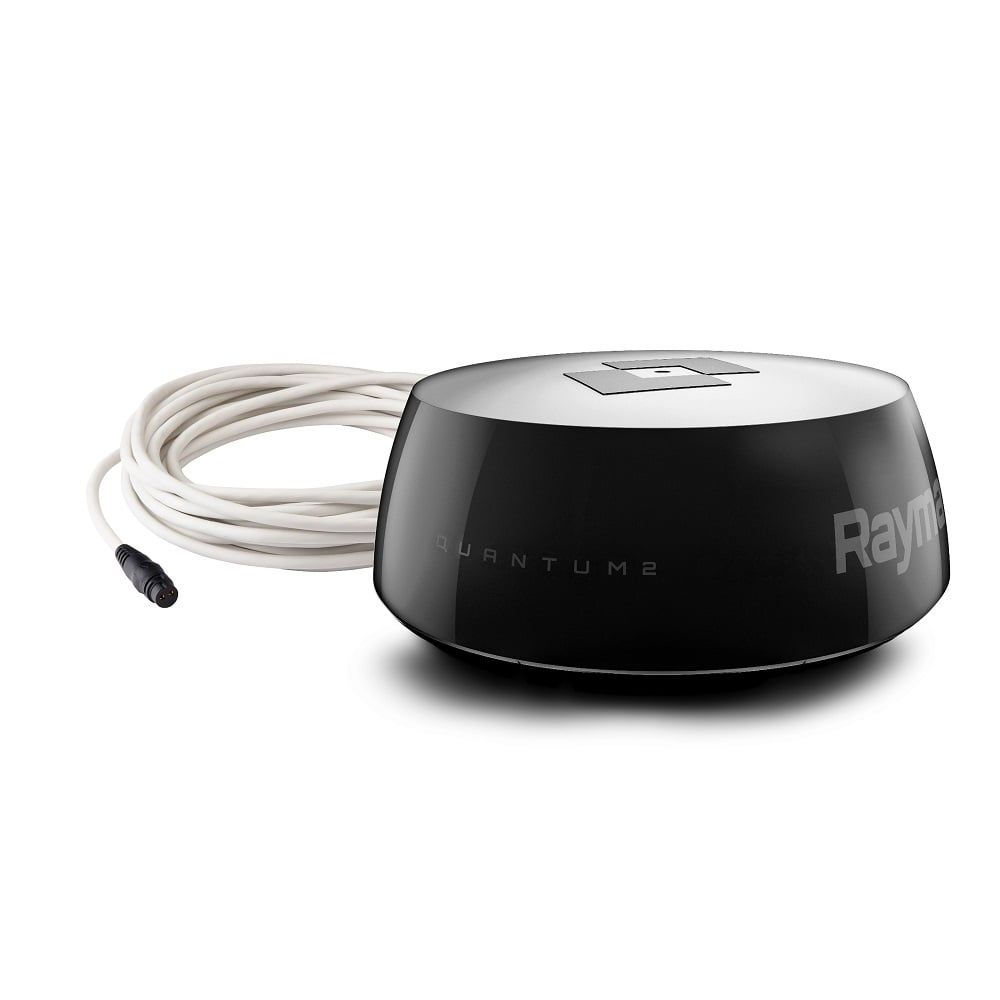

CÁC TÍNH NĂNG CHÍNH CỦA RA ĐA QUANTUM 2 (Q24D)
- Bao gồm tất cả các tính năng và lợi ích của Quantum (Q24C) cộng thêm các tính năng sau
- Hiển thị mục tiêu di chuyển Doppler cho phép nhận thức tình huống vượt trội trong nháy mắt
- Theo dõi mục tiêu MARPA hoàn toàn tự động, cùng với chế độ MARPA thủ công
- Có thể điều chỉnh lịch sử TrueTrails của mục tiêu hiển thị lịch sử chuyển động của các mục tiêu đang di chuyển
| QUANTUM (Q24C) | QUANTUM 2 (Q24D) | |
| THÔNG SỐ CHUNG | ||
| Kích thước | Cao: 209.5 mm (8.25 in), Đường kính: 541.0 mm (21.3 in) | |
| Trọng lượng | 5.6 kg (12.35 lbs) | |
| Điện áp nguồn | Danh nghĩa 12 V dc hoặc 24 V dc | Tối thiểu: 10.8 V dc | Tối đa: 31.2 V dc | |
| Dải điện áp nguồn | Tối thiểu: 10.8 V dc | Tối đa: 31.2 V dc | |
| Công suất tiêu thụ | Chế độ phát (tối đa): 17 W | Chế độ chờ: 7 W | Chế độ ngủ (khi kết nối qua Wi-Fi): 2 W | |
| Chuẩn chống nước | IPX6 | |
| Dải nhiệt độ hoạt động | -10°C tới +55°C (14°F tới 131°F) | |
| Dải nhiệt độ lưu trữ | -25°C tới +70°C (-13°F tới 158°F) | |
| Độ ẩm | Lên tới 95% tại 35°C | |
| Tốc độ gió lớn nhất | 100 knots | |
| THÔNG SỐ PHÁT | ||
| Loại máy phát | Băng tần X thể rắn với công nghệ nén xung | |
| Theo dõi mục tiêu | Theo dõi 10 mục tiêu ra đa đồng thời. | Theo dõi 25 mục tiêu ra đa đồng thời. |
| Chế độ chờ | Quay: TẮT, Thu phát: TẮT, Wi-Fi: BẬT | |
| Loại ăng ten | Patch Array | |
| Nhiễu | Nhỏ hơn 4 dB | |
| Độ rộng búp sóng (danh nghĩa) | Ngang: 4.9°, Đứng: 20° | |
| Phân cực | Ngang | |
| Song công | Tuần hoàn | |
| Tần số phát | 9354 MHz tới 9446 MHz | |
| Tần số lặp lại xung | 920 Hz tới 5900 Hz | |
| Độ dài CHIRP | 400 ns tới 22 µs | |
| Độ rộng xung (3 dB) | 40 ns tới 14.7µs | |
| THÔNG SỐ THU | ||
| Tần số IF | 26 MHz | |
| Tốc độ quay | 24 vòng/phút | |
| Công suất đỉnh | 20 W | |
| THÔNG SỐ KHÁC | ||
| Loại ra đa | Quantum | Quantum 2 với Đốp-lơ |
| Chartplotter tương thích | Tất cả dòng Axiom | |
| Loại | Thể rắn nén xung CHIRP | Thể rắn nén xung CHIRP với Đốp-lơ |
| Phạm vi | 24NM | |
| Hiệu suất | Nhẹ và dễ lắp đặt. Hiệu suất tầm ngắn và tầm xa tuyệt vời. Phát hiện các mục tiêu gần tới 6m | |
| Chế độ chim tự động | Không | |
| Theo dõi mục tiêu ARPA | Không | Có |
