Vesper Cortex-V1 VHF hàng hải, AIS và Monitor

VHF đa trạm tiên tiến với thao tác trên màn hình cảm ứng trực quan. AIS SOTDMA loại B đầy đủ với gửi và nhận smartAIS và tích hợp bộ chia no-loss. Giám sát và điều khiển các hệ thống trên tàu và giữ cảnh báo trên tàu hoặc trên bờ từ điện thoại thông minh của bạn.

• Bao gồm trung tâm M1, thiết bị cầm tay H1 có dây buộc và các phụ kiện
• Tích hợp SOTDMA Lớp B với bộ chia ăng ten không mất sóng
• Tích hợp WiFi và kết nối di động khi giám sát trên tàu và trên bờ
• Trung tâm tiêu thụ điện năng thấp
• Ăng ten GPS 10Hz
• Màn hình cảm ứng đa điểm 4inch với kính gorilla cho độ bền tối đa
• Thao tác một tay với bánh xe bấm và các nút chuyên dụng
• Màn hình cảm ứng có khả năng chống ướt và đeo găng tay
• Màn hình ngoại quan quang học cho khả năng xem góc rộng và ánh sáng mặt trời, ngay cả trong ánh nắng gay gắt nhất giữa trưa
• 85 dBA âm thanh trong như pha lê
• Màn hình AIS và VHF kết hợp với cảnh báo bằng giọng nói
• Chạm vào một tàu trên màn hình để gọi điện trực tiếp (DSC)

Specifications:

General

• Size: 168mm x 168mm x 58.7mm depth (6-5/8" x 6-5/8" x 2-5/16")
• P
• Weight: 770g (1.7lbs)
• Environmental Waterproof (IPx7)
• Operating Temperature: -25° C to +55° C (-13° F to 131° F)
• Supported Protocols: AIS Class B SO-TDMA, VHF Voice, Class D DSC, ATIS (user configurable, EU region), NOAA Weather (US region)
• Transmitter Frequency Error: Less than 300Hz
• Antenna Connector: SO239
• Splitter: Max input power 25W, Insertion Loss RX 0dB, TX < 1dB
• Splitter Connector: BNC (2W)

VHF

• VHF Frequency Range Transmit: 156.025161.600 MHz
• VHF Frequency Range Receive: 156.050163.275 MHz
• Dedicated Rx Channels: 3
• Power Output: 25W, 1W (High, Low)
• Regions: USA, CAN, INT
• Sensitivity: (12 Db Sinad)-116 dBm
• Adjacent Channel Selectivity: 80 dB
• Spurious Response: 70 dB
• Intermodulation70 dB
• Spurious Emissions: Less than 80 dBc (at 25 W)
• Max Audio Output Power: 10W, < 1% THD

Direct Calling (DSC)

• Class: D
• Dedicated Receive Channels: 1
• Sensitivity: (1% Ber)-113 dBm
• Adjacent Channel Selectivity: 80 dB
• Spurious Response: 70 dB
• Intermodulation: 70 dB

AIS

• Class: SO-TDMA Class B
• Dedicated Receive Channels: 2
• Frequency Range: 156.025 162.025 MHz
• Power Output: 5W, 1W (High, Low)
• AIS Sensitivity (20% Per): -112 dBm
• Adjacent Channel Selectivity: 80 dB
• Spurious Response: 70 dB
• Intermodulation: 65 dB

GNSS

• Sensitivity: -167dBm
• Constellations: GPS, GLONASS, Bei Dou, Galilleo
• Channels: 72
• Differential Support: SBAS, WAAS, EGNOS
• Navigation Rate: 10Hz
• Connector: SMA
• Certifications: IEC 61108
• Features: Anti-jamming, Anti-spoofing

Networking

• Nmea 2000 Gateway: 1 x Isolated Micro-C male port, AIS and GPS PGN output, Gateway Translations to/from NMEA0183
• Nmea 0183: 1 x Isolated NMEA0183 ports, AIS and GPS sentences, Gateway Translations to/from NMEA2000, 4800 / 38400 baud
• Wireless: Access Point for up to 10 devices, 2.4GHz, 802.11b/g/n, Integrated Antenna, SMA-RP external antenna port (optional)
• Wireless Security: WPA2 Personal
• Cloud Connectivity: LTE-Cat1 with 3G fallback (USA), 3G (Canada, EU, Asia), Integrated SIM, Integrated Antenna, SMA-RP external antenna port (optional)
• Control Outputs: 2 Outputs. Low side driven (max 200mA)

Sensors

• Heading: 9-Axial, Internal use only, Accuracy: +/- 1 deg, Updated rate: 10Hz (max)
• Battery Voltage: Measured at power input
• External Sensor: Inputs5 Inputs, Digital (0-24V), Analog (0-17V)

Audio

• Supported Functions: VHF RX, Alarms
• Amplifier: 10W Class D, THD < 1%
• Speaker: 4 ohm

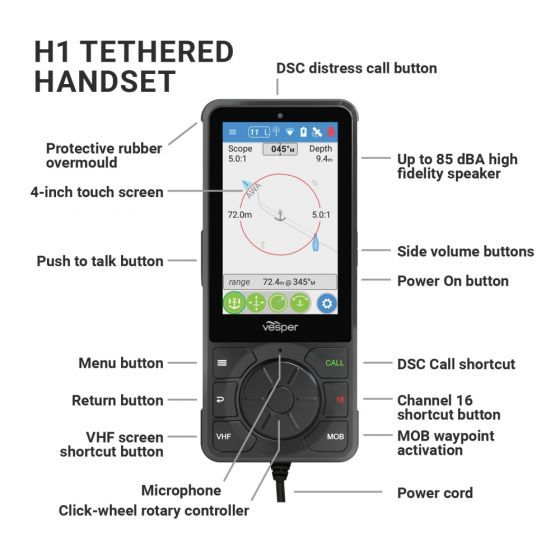

Tehtered H1 Headset

• Size: 164.8 mm x 71.8 mm x 21.4 mm (6-5/8" x 6-5/8" x 2-5/16")
• Power Supply: 12V, 1A max, 200mA nominal, 12 -24V compatible
• Battery: Lithium Polymer, 2 hour full charge, >12 hours nominal operation
• Weight: 235g
• Environmental: Waterproof (IPx7)
• Operating temperature: -25°C to +55°C (-13°F to 131°F)
• Audio: 3W Class D amplifier, THD < 5% @ 85dBA
